柔性电路板丝印工艺深度解析
——从材料科学到精密制造的竣工技能指南
柔性电路板（Flexible Printed Circuit，简称FPC）以聚酰亚胺（PI）或聚酯薄膜为绝缘基材，通过丝网印刷导电油墨形成电路图案，凭借其莽撞可弯折、配线密度高、三维立体布线等私有上风，已深度渗入智高手机、可衣着确立、新动力汽车、医疗器械及航空航天等高端制造范围。丝网印刷动作FPC制造中不成或缺的中枢工艺设施，其技能水平径直决定了电路板的导电性能、耐弯折寿命及居品良率。本文将从材料体系、工艺参数、确立选型到质地管控，系统性地剖析柔性电路板丝印的中枢技能重点。
一、FPC丝印工艺概述与技能定位
在FPC的制造经由中，丝网印刷主要承担两大功能变装：一是导电澄清的径直成形——通过银浆、碳浆等导电油墨在PI基材上径直印刷电路图案，替代传统蚀刻工艺，大幅裁汰制形资本与环保职守；二是功能性涂层的精确千里积——包括阻焊油墨、字符绚丽、绝缘保护层及电磁屏蔽层的印刷。
相较于刚性PCB的丝印工艺，FPC丝印靠近三重私有挑战：其一，柔性基材在印刷张力下易发生拉伸变形，对张力贬抑与定位精度建议更高要求；其二，导电油墨需在保证导电性能的同期兼顾弯折疲钝寿命，油墨配方与固化工艺的匹配尤为要道；其三，FPC莽撞化趋势鼓动线宽/间距向50μm/50μm级演进，对网版精度和印刷参数贬抑形成极限巡逻。
中枢定位：FPC丝印是邻接材料科学与精密制造的桥梁，其工艺水平径直决假寓品的电学性能、机械可靠性及量产一致性。
二、导电油墨体系：银浆与碳浆的工程选型
导电油墨是FPC丝印的中枢功能材料，其选型需概述考量导电性能、资本、工艺适配性和终局应用场景四个维度。面前工业界主流决策为导电银浆与导电碳浆两大体系，两者在材料构成、性能特征及应用场景上存在权贵互异。
2.1 导电银浆（Silver Conductive Paste）
导电银浆以高纯度片状或球形银粉（粒径1-5μm）为中枢导电填料，以环氧树脂、聚氨酯或丙烯酸树脂为粘结基体，辅以有机溶剂和流变助剂调配而成。银含量频繁在60%-80%之间，方阻可低至5-15mΩ/□，是现在导电性能最优的厚膜油墨体系。
在工艺层面，银浆印刷对网版目数要求较高——推选吸收350-500目不锈钢丝网，感光胶厚度贬抑在10-15μm，以保证细澄清（L/S≤100μm/100μm）的弯曲精度。固化条款为热固化120-180°C执续15-30分钟，或吸收UV-LED遽然固化技能以提升坐蓐成果。
2.2 导电碳浆（Carbon Conductive Paste）
导电碳浆以高结构炭黑或石墨微粉为导电介质，以热塑性或热固性树脂为载体。其方阻频繁在15-100Ω/□量级，导电性能权贵低于银浆，但具备优异的耐磨性、化学寂静性和极低的材料资本（约为银浆的1/5至1/10）。典型应用包括薄膜开关触点、键盘电路、跳线电阻及静电泄放层。碳浆印刷推选网版目数200-300目，固化温度120-160°C。
2.3 羼杂应用计谋
在实质工程中，银浆与碳浆常吸收混系数谋以已毕性能与资本的最优均衡：以银浆印刷高导电干澄清和射频天线，以碳浆印刷按键触点和跨接电阻层，同期诳骗碳浆的守秘性在银浆澄清名义形成保护层，灵验禁止银移动（Silver Migration）景象。
三、网版制备与精密印刷参数贬抑
3.1 网版采选计谋
网版是丝印精度的第一决定身分。FPC精密印刷推选吸收不锈钢复合网版，其相较于传统聚酯网具有更优异的张力寂静性（可达28-32N/cm² vs 聚酯的18-25N/cm²）和更低的热推广通盘。目数采选辞退以下原则：
银浆细澄清（L/S≤100μm）：推选400-500目，线径20-30μm，感光胶厚度8-15μm
碳浆老例澄清：推选250-350目，线径30-40μm，龙虎棋牌IOS/安卓版手机APP官网下载感光胶厚度12-20μm
阻焊/绝缘层大面积印刷：推选180-250目，兼顾下墨量与均匀性
网框推选铝合金材质，平面度≤0.2mm/m，张力均匀度≤±1N/cm²
3.2 印刷参数优化
刮板参数的精确设定是印刷质地的中枢保险。推选吸收聚氨酯刮板，硬度70-90 Shore A，刮印角度60-75°（角度越小下墨量越大，但对细澄清鉴别率不利）。印刷速率贬抑在20-80mm/s区间——低速故意于油墨充分填充网孔，但需兼顾坐蓐成果。刮板压力设定在40-80N，以网版刚好与基材战斗且油墨干净弯曲为判断表率。
3.3 环境贬抑与基材处理
FPC丝印对功课环境有严格要求。建议丝印区域达到ISO 7级（万级洁净度），局部要道工位树立FFU（风机过滤单位）已毕ISO 6级局部洁净。环境温度保管22±3°C，相对湿度50%-65%RH。PI基材在印刷前须经等离子或电晕处理以提升名义能，同期使用粘尘滚筒去除名义颗粒物，幸免印刷针孔残障。
开云2026世界杯中国官网
四、FPC全自动丝印机选型重点

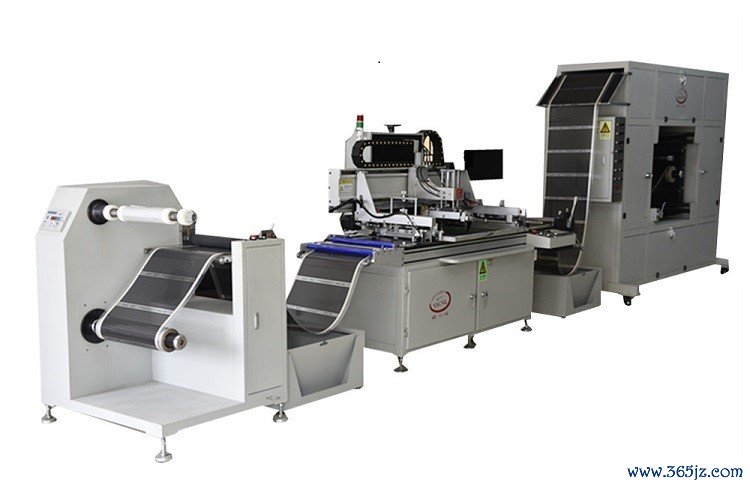

关于工业级FPC批量坐蓐，全自动卷对卷丝印机是主流装备采选。以横川崎HCQ系列全自动丝印机为代表，当代精密丝印确立集成了多项中枢技能：
4.1 精密传动与定位系统
确立吸收日本安川伺服电机互助台湾广用高精密减慢机启动，已毕微米级位移贬抑。CCD视觉对位系统可达成±0.01mm的套印精度，灵验抵偿柔性基材在一语气走料过程中的集中波折。德国SICK微米级电眼跟踪系统确保屡次套印的位置一致性，是已毕多层导电澄清精确重迭的要道保险。
4.2 智能贬抑与工艺经管
PLC可编程贬抑器互助华文东说念主机界面触摸屏，撑执工艺参数的数字式设定与存储，包括印刷速率、刮板压力、网距高度及烘干温度等要道变量。故障自会诊功能可实时监测伺服启动景况、气路压力及温控偏差，在绝顶发生时自动停机报警，最大规矩裁汰批量报废风险。
4.3 联线烘干涉收卷系统
配套的轮回炎风干燥系统（回字型烘箱，长度40-80米，温度可调范围50-200°C）与自动收卷机构已毕印刷-固化-收卷一体化一语气功课。最高印刷速率可达1500印次/小时，知足大皆量工业化坐蓐节奏要求。
五、固化工艺与质地检测表率
5.1 固化工艺窗口
固化是决定导电油墨最终性能的要道工序。银碳浆体系推选固化温度： 150°C固化30分钟→ 当然冷却至室温即可。关于高产能产线，UV-LED固化决策可将固化时辰压缩至数秒级别，但需说明油墨配方与UV波长的匹配性（常用365nm/395nm）。
5.2 质地检测体系
FPC丝印制品的质地检测涵盖电学性能、机械性能及外不雅三个维度：
检测步地检测顺次/表率及格表率方阻测试四探针法（ASTM F390）银浆≤20mΩ/□，碳浆≤100Ω/□黏效用测试3M 600胶带百格测试5B级（无零星）耐弯折测试IPC-TM-650 2.4.3银浆≥5万次，碳浆≥1万次线宽精度光学显微镜测量盘算值±10μm绝缘电阻500V DC，60s测试≥10¹⁰Ω耐焊性测试260°C焊锡，10s浸泡无起泡、无零星外不雅巡逻AOI自动光学检测无断线、针孔、溢墨
六、常见工艺残障与处治决策
FPC丝印坐蓐中的工艺残障具有明确的因果对应关系，以下是工业现场高频出现的典型问题及工程对策：
残障类型可能原因处治决策堵网/断线油墨粘度偏高；环境温渡过低；网版未实时清洗加入慢干稀释剂（3-5%）；贬抑车间22±3°C；每50-100印次清洗网版套印偏移网版张力不及（巡逻并再行绷网至≥25N/cm²；清洁运送辊并退换张力；再行进行CCD对位标定黏效用不良基材名义能不及；固化不充分；油墨与基材不匹配等离子/电晕预处理PI名义；校验固化温度弧线；选用对应基材适配油墨型号针孔/气泡油墨含气未脱泡；网版感光胶针孔；基材名义混浊油墨真空脱泡处理（-0.08MPa/10min）；巡逻并修补网版残障；加强基材清洗除尘银移动干冷环境下银离子电化学移动吸收碳浆保护层遮掩银澄清；贬抑车间湿度≤60%RH；选用抗移动银浆配方线宽超差刮板角渡过大；网距设定不对理；感光胶过厚退换刮板角度至60-70°；网距减小至1.5-2mm；优化感光胶涂布工艺
七、结语与预测
柔性电路板丝网印刷技能正处于从传统工艺向高精密、智能化观念跃升的要道阶段。跟着5G通讯、柔性泄露、医疗植入式电子及可衣着确立对FPC性能要求的执续攀升，丝印工艺正在向以下观念演进：线宽/间距冲破30μm/30μm极限、纳米银/石墨烯等新式导电油墨的产业化应用、AI视觉检测与闭环工艺贬抑的深度交融，以及全经由数字化坐蓐经管系统的普及。
动作深耕丝网印刷装备范围多年的专科制造商，深圳市横川崎精密机械有限公司长久辛勤于于为FPC行业提供高精度、高可靠性的全自动丝印处治决策。从精密网版制备到智能化卷对卷印刷产线，从工艺参数优化到全生命周期技能撑执，咱们以塌实的工程才能和执续的翻新参加，助力客户在柔性电子制造的赛说念上获得先机。
